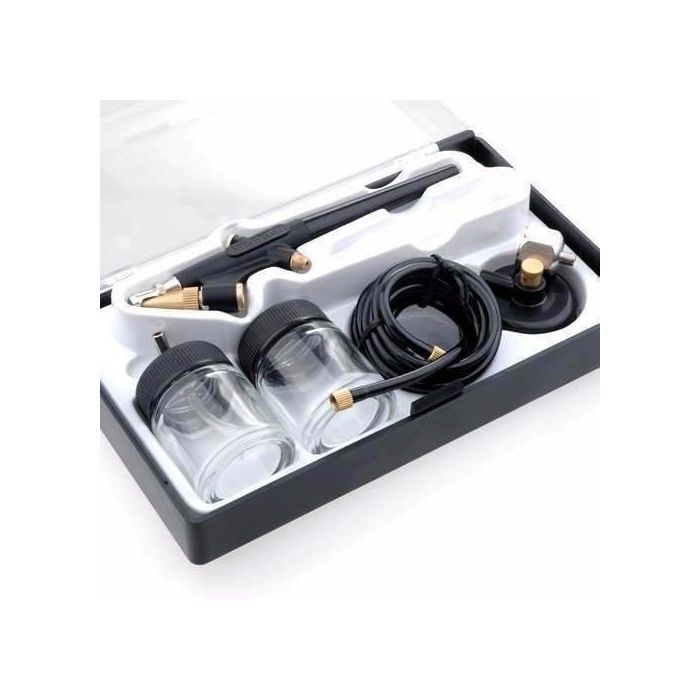

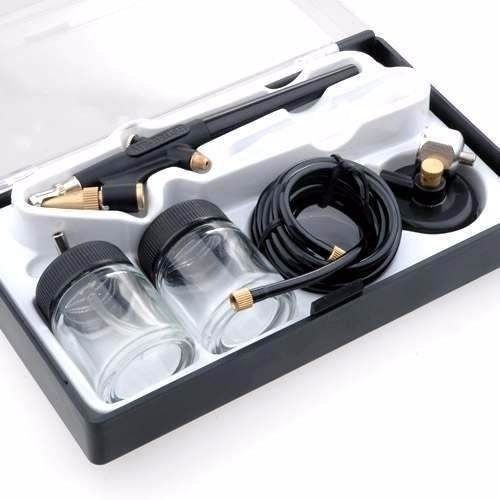

Aerógrafo de 0.5 mm Konan

Fuente de alimentación: succión

Pulverizador de pintura: 0.5mm

Presión Máxima (psi): 50

Presión Mínima (psi): 15

Presión de trabajo: 30 psi

Liberación de fluídos (agua) (ml/min): 6

Consumo de aire: 0.5 scfm

Ancho de patrón de pintura: 10 mm

Aire de Entrada: 1/4 NPT

Adecuado para:

- Trabajo de dibujos generales

- Modelos de plástico artesanales

- Uso de estudiantes de arte

Instrucciones de Seguridad

Familiarícese con las aplicaciones, limitaciones y peligros del aerógrafo.

Mantenga el producto en buenas condiciones. Actúe inmediatamente para reparar o reemplazar las partes dañadas.

Utilice el aerógrafo sólo para los propósitos para los que fue hecho.

Asegúrese que el espacio necesitado para el uso y mantenimiento de la herramienta sea el adecuado.

Utilice el equipamiento de seguridad apropiado. Como mínimo se recomienda una mascarilla facial.

Mantenga la posición y equilibrio adecuados en todo momento. Si lo necesita, asegure la pieza de trabajo a un cepo o banco.

No apunte al cuerpo o a otras personas en el espacio de trabajo con el aerógrafo.

Asegúrese que el aerógrafo esté desconectado de la fuente de aire antes de hacer el mantenimiento, el cambio de accesorios y cuando esté fuera de uso.

NO rocíe pintura o aire a usted o a otros.

NO permita fumar o fuentes de fuego en el área de trabajo.

NO agarre el aerógrafo por la manguera.

NO fuerce o ajuste con la válvula de seguridad.

NO utilice el instrumento mientras esté cansado.

Ensamble

Encaje el cobertor del bote con el pulverizador en el cuerpo.

Atornille una punta de la manguera de aire en el conector de la manguera del aerógrafo y la otra en la fuente de aire.

Para usar un compresor use el adaptador de la manguera de aire para conectarla al mismo.

Instrucciones de funcionamiento

La presión de aire sugerida es 30psi (2.1 bar). La viscosidad recomendada de la pintura difiere con respecto a las propiedades de la pintura y las condiciones de pintado, 15 a 23 segundos/Ford #4 es recomendable.

Mantenga la salida de fluido lo más pequeña posible para la extensión del trabajo. Esto llevará a un mejor finalizado y atomización correctos.

Ajuste la distancia del aerógrafo a la pieza de trabajo tan cerca como pueda dentro del rango de 50-60mm.

El aerógrafo debería estar sostenido de manera perpenticular a la superficie de la píeza de trabajo en todo momento. Después, el aerógrafo debería moverse en una línea recta horizontal. Formar un arco mientras se pinta puede causar un pintado irregular.

Mantenimiento después de pintado

Apague el aire y los materiales de revestimiento del aerógrafo y libere la presión a través de presionar el gatillo antes de desarmar, limpiar o realizar mantenimiento.

Ponga atención cuando desarme el aerógrafo ya que puede tocar partes cortantes.

No desarme sin tener suficiente conocimiento y educación.

Eche la pintura sobrante en otro contenedor y después limpie los pasajes de pintura y la boquilla de aire.

Rocíe un poco de tiner para limpiar los pasajes de pintura. Una limpieza incompleta causará una forma de patrón indeseada y partículas. Limpie completamente y de manera adecuada la pintura de dos componentes después de usar.

Limpie otras secciones con el cepillo adjuntado humedecido en tiner y con un trapo en desuso.

Limpie completamente los pasajes de pintura antes de desarmar.

Remueva el aerógrafo después de quitar la aguja de fluidos o mientras tenga la aguja de fluidos presionada para proteger la sección de asentamiento.

Mientras mantiene la aguja de fluidos con la mano. Luego ajuste gradualmente con una llave inglesa.

Ajuste el empaque mientras apriete el gatillo y observe el movimiento de la aguja de fluidos ya que mucho ajuste causará una reducción de movimiento de la aguja y generá una pérdida de la punta del pulverizador. Si ajusta mucho, gire en sentido contrario de las agujas del reloj a la posición suficiente sin atascar la aguja y generar pérdida de fluido.

Gire el tornillo de ajuste de abertura de sentido contrario de las agujas del reloj para abrir completamente. Y después ajuste la guía de ajuste de abertura en el cuerpo del aerógrafo.
